步進電機接線圖，怎麽辨别步進電機的線序跟接線方式？

文章出處：漢德保(HDB MOTOR)電機人氣：3805發表時間：2023-02-07

兩相步進電機的應用非常廣泛，現在市面上的廠家也比較多，比如：漢德保、雷賽、研控、鳴志等國内數一數二的廠家。但是每個廠家對應的步進電機接線圖也不一樣，那麽怎麽辨别接線方式呢？
首先我們分析的是兩相混合式步進電機
因此不管是哪個廠家生産的兩相步進電機，它的最終出現方式對應的就是4根線。不管是什麽顔色，什麽黑，白，綠，黃好，對應的都是4根線。所以我們要把線進行分組，分成A,B兩組來。

其次根據廠家電機圖來區分

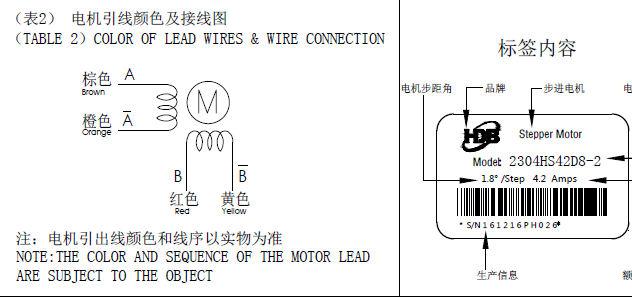

如果是剛剛小編反饋的廠家，那麽生産的步進電機就一定會有電機圖紙，包含了電機的詳細參數，以及接線方式，上面清楚的告訴各位電機哪兩根線是一組。這一下就簡單明了，可以進行接線。
那麽對于那些三無産品的步進電機應該怎麽區分呢？
第一種：使用萬用表，調至通斷檔位，測試步進電機的任意兩根相線，若相通，則爲一組；反之，則不爲一組，需測試另外的相線；
第二種：将任意兩根相線連接，手擰電機軸，若産生明顯阻力，則兩根相線互爲一組。反之，則不爲一組，需測試另外的相線。
以上就是辨别步進電機的線序跟接線，還有什麽不懂的可以咨詢小編。
在這裏小編要提醒大家，購買步進電機一定要選擇品牌，不單單是産品介紹以及質量這塊有保障，更重要的是後續維護以及産品更新換代這塊，能夠第一時間爲您解決。
希望本文對大家有所幫助，謝謝。
